高密度电法电缆中的集中式、分布式与级联式介绍

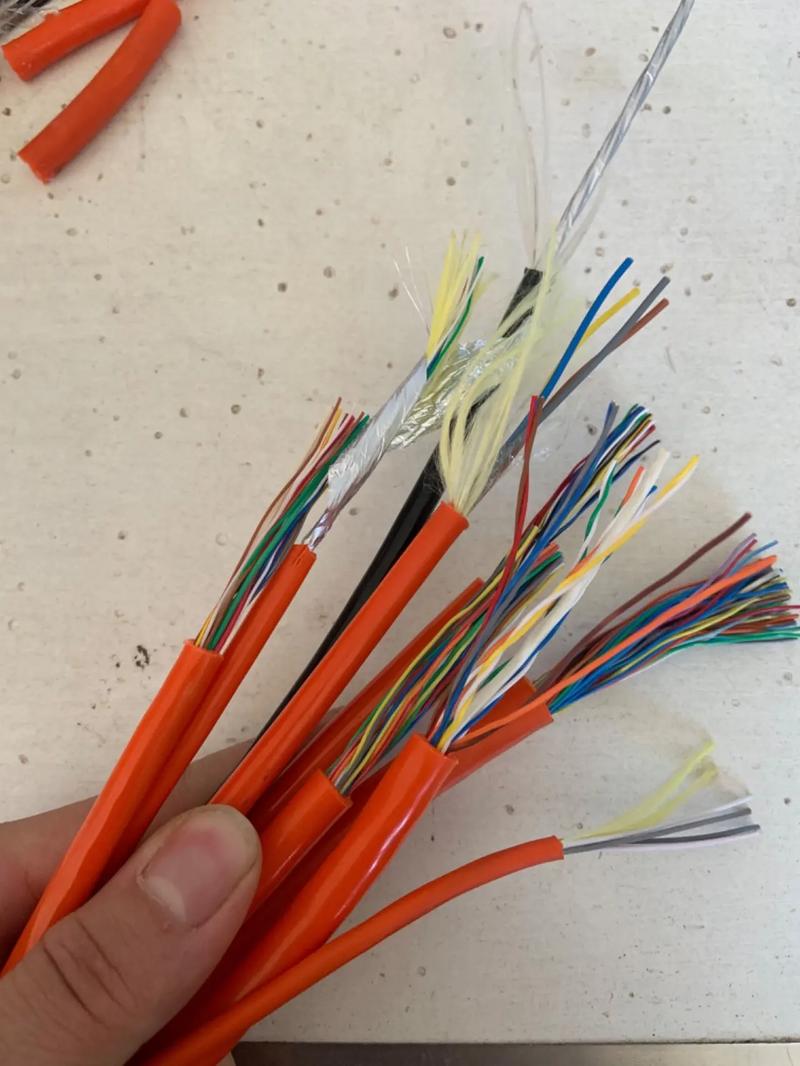

在高密度电法勘探系统中，电缆作为连接电极与主机的关键部件，直接影响数据采集效率、探测精度和施工便利性。根据结构和应用方式的不同，高密度电法电缆主要分为集中式电缆、分布式电缆和级联式电缆。

一、集中式电缆
集中式电缆是指将多个电极的引出线集中纳入一根或一组多芯主电缆中，通过转换开关或多路电极转换器逐点选通电极。其特点是：

1. 电缆集成度高，布线相对集中，网络结构清晰；
2. 适用于测线较短、电极间距固定、地形条件简单的场地；
3. 成本相对较低，但当电缆某一段损坏时，维修或更换不够灵活；
4. 随电极数量增加，主电缆体积和重量增大，运输和布设难度上升。

二、分布式电缆
分布式电缆是指将电极接口和控制单元分布在整条测线上，每个节点独立或按区段控制，无需将所有电极线络汇聚到一头。其特点是：

1. 扩展性强，电极数量增加时只需接续后继电缆或增加节点；
2. 各节点之间相互独立性较高，局部故障通常不影响整体系统；
3. 适合长测线、大范围三维采集以及地形复杂地区；
4. 系统结构和控制逻辑相对复杂，对接口和同步要求较高。

三、级联式电缆
级联式电缆可以看作是集中式与分布式之间的一种过渡或扩展形式。它通过多段电缆首尾相连、逐级级联的方式来增加电极接点。其特点是：

1. 每段电缆具有一定的独立电极连接能力，通过专用接头将各段串接；
2. 非常适合需要灵活扩展长度的测线，既具模块化优点，又保留一定的中心组网方式；
3. 布设和撤收比较灵活，但多级连接处是故障易发点，需重视防水、防腐和接触可靠性；
4. 级联越多，信号可能的衰减、串扰和同步复杂性问题也更突出。

四、几种电缆的比较与选用

1. 集中式电缆更适用于固定排列、短中测线且电磁干扰不大的勘探任务，适合井中、小规模剖面测量。
2. 分布式电缆主要用于长剖面、大面积三维、实时监测等需要大量电极和高效率采集的场合。
3. 级联式电缆强调构件之间的组合扩展，既降低了系统主机整机设计难度，也补偿了单条集中式电缆的性能梯度问题。级联式尤其常见于中长测线的高密度电法设备中，兼顾便携和经验。

总而言之，区分集中式、分布式和级联式高密度电法电缆的实际要点，主要围绕三个核心变量：电极选通方式、故障容错能力以及敷设与扩展特征。了解并正确选择对应缆型，已成为现阶段打造相应工区最高性价比且能满足探测目标和物理条件的关键。
